深度强化学习从入门到秃头–中篇

跟深度强化学习 (Deep Reinforcement Learning, DRL) 相爱相杀已经四年了，如果把本科毕业设计那半年也算上就有四年半了，放在科研这种“长途旅行”上也算是有一段时间了。DRL于我，更多的像是一种解决问题的工具，我在学习这个“工具”的过程中走过弯路踩过坑，也用这个“工具”解决了一些问题，回头望去，还是有些想法的，所以想记录一下，就算是科研回忆录吧。本系列文章计划包含三篇：《上篇》会试图用简洁的语言描述出DRL的轮廓；《中篇》会试图简明扼要地讲述一些重要的DRL算法；《下篇》会分享一些我在实践过程中的“个人经验”。与本系列文章相辅相成的是我站在巨人们 (Cart-Park, MrSyee, ElegantRL“小雅”等) 的肩膀上根据个人需求、习惯写的一个DRL项目，ZRayRL (https://github.com/ZhangRui111/ZRayRL)。最后，欢迎项目共建，欢迎文章讨论，转载请注明出处。

写在前面

施工中 (施工进度30%，更新日期 2022/9/13)

施工完成（更新日期 2023/6/10，hhh，我可太能拖了）

ZRayRL的代码结构

首先介绍下ZRayRL项目的代码结构，方便读者快速上手代码，也希望想参与项目维护/更新的朋友在发起pull request时遵照这一规范。整体思路上，出于实际应用的考虑，将算法的核心代码置于algorithms/之下，而把网络结构置于networks/之下，在此基础上，进一步把所有强化学习算法按照应用于连续动作空间 (continuous action space) 还是离散动作空间 (discrete action space) 进行分类组织，分别置于continuous/和discrete/之下，对于可以同时应用到两种动作空间的算法，例如PPO，则在两个目录下分别保持一份独立代码。除了algorithms/和networks/之外，根目录下比较重要的文件还有run.py和zrayrl.yaml，其中，run.py是所有算法的运行入口，zrayrl.yaml是环境配置清单 (搭配anaconda/miniconda使用)。整体代码结构如下所示。

|-- algorithms  # 强化学习算法核心代码
    |-- continuous  # 应用于连续动作空间的算法
    |   |-- TD3/
    |   |   |-- agent.py  # 算法核心代码
    |   |   |-- ...
    |   |-- PPO/
    |   |   |-- agent.py
    |   |   |-- ...
    |   |-- ...
    |-- discrete  # 应用于离散动作空间的算法
    |   |-- DQN/
    |   |   |-- agent.py
    |   |   |-- ...
    |   |-- PPO/
    |   |   |-- agent.py
    |   |   |-- ...
    |   |-- ...
    |-- base_agent.py  # 定义了所有agent的抽象父类
|-- networks  # value/policy网络结构代码
    |-- continuous  # 应用于连续动作空间的算法
    |   |-- TD3/
    |   |   |-- __init__.py
    |   |   |-- actor.py
    |   |   |-- critic.py
    |   |-- PPO/
    |   |   |-- __init__.py
    |   |   |-- actor.py
    |   |   |-- critic.py
    |   |-- ...
    |-- discrete  # 应用于离散动作空间的算法
    |   |-- DQN/
    |   |   |-- __init__.py
    |   |   |-- network.py
    |   |-- PPO/
    |   |   |-- __init__.py
    |   |   |-- actor.py
    |   |   |-- critic.py
    |   |-- ...
|-- utils  # 工具性质的文件，例如定制的logger
    |-- logger.py
|-- .gitignore
|-- README.md
|-- run.py  # 入口
|-- zrayrl.yaml  # 环境配置清单

强化学习算法的核心代码集成在命名为agent.py的文件中，每个Agent类，例如A2CAgent，PPOAgent等继承自位于algorithms/base_agent.py的抽象父类BaseAgent。BaseAgent抽象父类包含5个必须被子类实现的方法，分别是：

• 根据状态 (state) 选择动作 (action)

@abstractmethod
def select_action(self, state):
    """ Select an action. """
    pass

• 执行动作并返回环境的反馈，通常包含：新的状态，即时奖励和回合结束信号

@abstractmethod
def step(self, action):
    """ Take an action and return the response of the env. """
    pass

• 更新value/policy模型

@abstractmethod
def update_model(self):
    """ update the value/policy model """
    pass

• 训练 (train) 智能体

@abstractmethod
def train(self):
    """ Train the agent. """
    pass

• 测试 (test) 智能体

@abstractmethod
def test(self):
    """ Test the agent. """
    pass

I. Q-Learning $\rightarrow$ DQN $\rightarrow$ DQNs

《上篇》有对Q-Learning的过程进行详细的介绍，建议先回顾一下。DQN^[1]的全称叫做Deep Q Network，可以认为DQN是深度学习赋能Q-Learning后的版本。Q-Learning使用表格来记录每个“状态-动作”对 (state-action pair) 的Q值，Q值又称state-action value，是价值函数的一种，而state value常用V来表示。对于有 $|\mathcal{S}|$ 个状态，每个状态有 $|\mathcal{A}|$ 个动作的任务，Q表的大小为 $|\mathcal{S}| \times |\mathcal{A}|$，不难看出，Q-Learning只能用于状态/动作空间较小的任务。为了将Q-Learning算法扩展到能够解决更为复杂的任务，借助深度神经网络的发展，DQN使用一个深度神经网络来取代了Q表，并承担预测Q值，或者说拟合Q函数的作用，从而帮助Q-Learning这一古老的算法在深度学习时代大放异彩。

在使用深度模型取代Q表后，研究人员发现RL智能体的训练变得极不稳定且容易崩溃/发散 (diverge)。经过分析后，人们认为有以下几个原因：

• 相互关联的数据：RL智能体跟环境交互产生的数据是典型的有强相互关联的时序数据，在时序上相邻生成的两个 (s, a, r, s’) 数据组 (transition) 极有可能具有相关性。这种相邻数据间的强相关性破坏了深度学习所要求的，数据样本的独立性。

• 动态变化的数据分布：DQN属于value-based RL算法，使用Q函数来对policy进行间接学习，policy决定了智能体的行为。而Q值的微小变化可能导致智能体的行为发生突变 (见图1)，智能体行为的改变会改变训练数据的分布，而深度模型通常更适合拟合固定的潜在分布。

• 预测Q值跟目标Q (target Q) 值的关联性：预测Q值即$Q(s, a)$，目标Q值表示为 $r + \gamma max_{a'}Q(s', a')$，导致$Q(s,a)$变大的某次更新通常也会增大$Q(s', a'), \forall a' \in \mathcal{A}$，因此也会增加目标Q值，进而导致policy学习过程的振荡/发散。

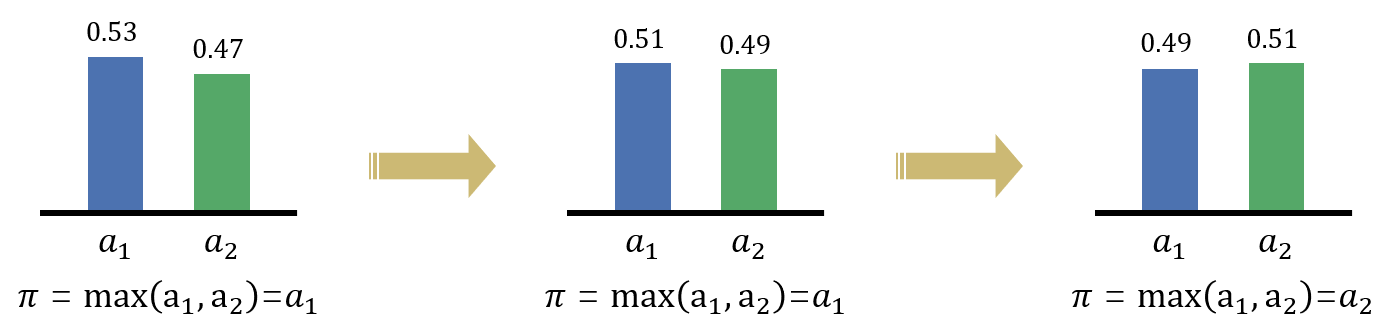

图1. Q值的微小变化可能导致智能体的行为发生突变。

为了解决上述问题，DQN提出了两项关键改进：经验重放 (experience replay) 跟单独的“固定的”目标Q网络 (fixed target Q network)。

• Experience replay

  Experience replay通过一个memory结构来储存过去的数据，并采用均匀随机采样 (uniform sampling) 的数据更新模型，这样可以打破数据的相关性，memory存储的数据其分布相对稳定，缓解相互关联的数据以及动态变化的数据分布这两个问题。

  一个典型的借助numpy.ndarray存储数据的结构可以参照algorithms/discrete/replay_buffer.py，deque和list也能实现类似的功能，不过numpy.ndarray在速度上有一定的优势。

• fixed target Q network

  fixed target Q network通过为Q网络创建一个延后更新的副本，来解决预测Q值跟目标Q (target Q) 值的关联性问题。

  在应用fixed target Q network之前，驱动模型更新的error term (又称TD-error) 如下所示，

  $\Big(r + \gamma max_{a'}Q(s', a'; \theta)\Big) - Q(s, a; \theta) \tag{1}$

  curr_q_value = self.dqn(state).gather(1, action)
  next_q_value = self.dqn(next_state).max(dim=1, keepdim=True)[0].detach()
  mask = 1 - done
  target = (reward + self.gamma * next_q_value * mask).to(self.device)

  # error term = target - curr_q_value

  应用fixed target Q network后，驱动模型更新的error term变为，

  $\Big(r + \gamma max_{a'}Q(s', a'; \theta^{-})\Big) - Q(s, a; \theta) \tag{2}$

  curr_q_value = self.dqn(state).gather(1, action)
  next_q_value = self.dqn_target(next_state).max(dim=1, keepdim=True)[0].detach()
  mask = 1 - done
  target = (reward + self.gamma * next_q_value * mask).to(self.device)

  # error term = target - curr_q_value

  $\theta$跟$\theta^{-}$代表深度模型的参数，应用fixed target Q network后，$\theta^{-}$每经过一段固定的间隔后会同步$\theta$，即 $\theta \rightarrow \theta^{-}$，这种方式又叫做硬更新 (hard update)。还有一些强化学习算法采用软更新 (soft update)，两者的区别在代码里体现的比较明显。

  def _target_hard_update(self):
     	""" Apply hard update to the target model. """
     	self.dqn_target.load_state_dict(self.dqn.state_dict())

  # if hard update is needed
  if update_counter % self.target_update == 0:
     	self._target_hard_update()

---

以上便是对DQN算法的简要概述，以DQN为基础衍生出了规模庞大的DQN算法家族，仅比较知名的就有Double DQN^[2]，Dueling DQN^[3]，DQN with Prioritized Experience Replay^[4], Noisy DQN^[5]等，上述算法均在某些方面对DQN进行了程度不一的改进，后来出现的DQN算法家族的集大成者Rainbow^[6]算法更是一次集成了多种改进。接下来，我将结合代码简明扼要地讲述一下这些算法的改进。

1. Double DQN

   DQN在计算target Q值时使用了$max$操作，即

   $Q^{target}_{DQN} = r + \gamma max_{a'}Q(s', a'; \theta) \tag{3}$

   这样做相当于使用相同的Q值来同时选择和评估动作，这使得DQN更有可能选择高估的值，从而导致过度乐观的Q值估计。为了更清楚的展示这一点，我们可以把公式(3)换一种等价的表达方式，即

   $Q^{target}_{DQN} = r + \gamma Q(s', argmax_{a'}Q(s', a';\theta); \theta) \tag{4}$

   Double DQN的思想是将计算$Q^{target}$的过程中的$max$操作分解为动作选择和动作评价两个操作，动作选择和动作评价分别使用两套不同的权重$\theta$和$\theta'$，从而减少高估误差。与公式(4)形式类似，在Double DQN中，

   $Q^{target}_{DoubleDQN} = r + \gamma Q(s', argmax_{a'}Q(s', a';\theta); \theta') \tag{5}$

   由于DQN中天然地具有两个Q网络，因此，动作选择和动作评价分别由这两个Q网络来做。与DQN相比，Double DQN仅在计算$Q^{target}$的代码部分有所不同，如下所示：

   # DQN
   next_q_value = self.dqn_target(next_state).max(dim=1, keepdim=True)[0].detach()
   mask = 1 - done
   target = (reward + self.gamma * next_q_value * mask).to(self.device)

   # Double DQN
   selected_action = self.dqn(next_state).argmax(dim=1, keepdim=True)
   next_q_value = self.dqn_target(next_state).gather(1, selected_action).detach()
   mask = 1 - done
   target = (reward + self.gamma * next_q_value * mask).to(self.device)

   可以看出，DQN中$Q^{target}$的计算只涉及到了target Q网络，即，用target Q同时选择和评估动作。而在Double DQN中，$Q^{target}$的计算涉及到了两个Q网络，两个Q网络分别承担选择动作和评估动作的任务。

2. Dueling DQN

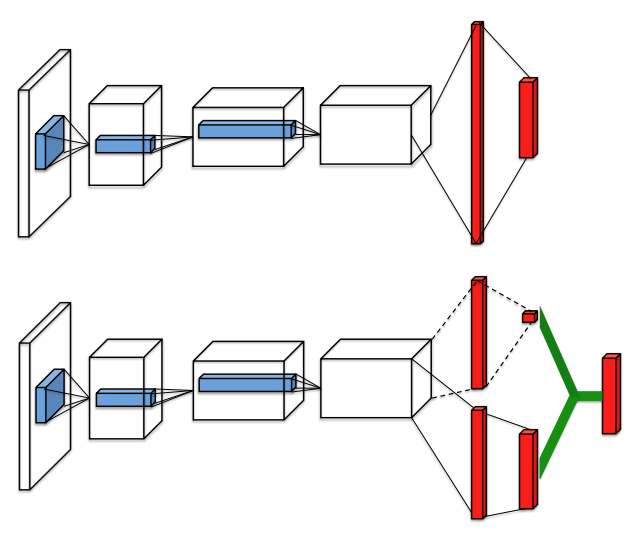

   图2. DQN (上图) 和Dueling DQN (下图) 的网络结构图。

   Dueling DQN对Q值的估计更加细化、精确。上图展示了DQN和Dueling DQN的网络结构图，传统的DQN直接输出$|\mathcal{A}|$个动作的Q值，而Dueling DQN则应用了优势 (advantage) 的概念，使用两个网络通路 (stream) 分别输出跟状态 (state) 对应的value值，以及跟$|\mathcal{A}|$个动作对应的advantage值，注意，虽然Dueling DQN中一个stream也有$|\mathcal{A}|$个输出，但是这一stream并不是输出Q值而是advantage值。优势被定义为

   $A_\pi(s, a) = Q_\pi(s, a) - V_\pi(s) \tag{6}$

   优势$A_\pi(s, a)$代表了以状态$s$为基准的各个动作的Q值。通过简单等式变换可以得到

   $Q_\pi(s, a) = V_\pi(s) + A_\pi(s, a) \tag{7}$

   对应的，在Dueling DQN的网络结构里，两个stream的输出相加的结果才是跟DQN对应的Q值。

   总结一下，Dueling DQN的思想就是分别学习Value (用于预测state的好坏) 和Advantage (用于预测在该state下每个action的相对重要性)，将它们加起来组成Q，而不是像传统DQN那样直接学出所有的Q值。这种做法有助于学习到，当某一个Q(s, a)值很高时，到底是这个$s$是一个很好的状态，无论做什么动作得到很高的回报，还是说只是这个$a$很好，在并不太好的$s$下找到了出路。

   在实际训练时，神经网络模型在$V(s)$上加一个常数，再在$A(s, a)$上减去同样的常数，输出$Q(s, a)$保持不变，但是Dueling DQN分别学习状态跟动作回报的设计初衷就受到了破坏；极端情况下，神经网络模型把value stream的输出调整为$V(s) = 0$，且让$A(s, a)$和$Q(s, a)$相等，这样输出保持不变，Dueling DQN就退化为了DQN。为了避免这一情况的出现，$A(s, a)$需要减去所有动作的平均优势，这样，V就成了Q的均值，迫使神经网络模型必须学习准确的$V$，进而保证了$A$也是准确的，即

   $Q(s, a) = V(s) + \Big( A(s, a) - \frac{1}{|\mathcal{A}|} \sum_{a'}A(s, a') \Big) \tag{8}$

   与DQN相比，Dueling DQN仅在搭建网络模型的代码部分有所不同，Dueling DQN采用了two-head network结构，读者可参照DQN network跟Dueling DQN network自行对比，出于篇幅的考虑不再贴到本文中。

   针对Dueling DQN的推荐参考:

   • [DRL-3] Dueling DQN, by Frank Tian
   • DRL Lecture 4: Q-learning (Advanced Tips), by Hung-yi Lee。

3. DQN with Prioritized Experience Replay (DQNwPER)

   DQN的experience replay采用均匀/随机采样的数据更新模型参数，但是在memory储存的大量数据里面，不同的数据组 (s, a, r, s’) 的重要性必然是不同的。那么一个很自然的想法就是在采样的时候优先采样那些更“重要”的数据，从而提高训练效率。那么接下来的问题便是如何定义这个“重要性”。DQNwPER针对这一问题给出的答案是用TD-error来衡量一组 (s, a, r, s’) 的重要性，TD-error即上文的公式(2)。在理想情况下，若Q网络的预测完全正确，根据贝尔曼方程，TD-error应该等于零。所以，TD-error表明某个数据组在当前的Q网络来衡量下的偏差有多大，或者说惊讶程度有多大，也就说明这个数据组对于修正Q网络的预测更有价值，也就是更有优先采样的价值。

   与DQN相比，DQNwPER使用带有优先级的PrioritizedReplayBuffer取代了DQN使用的ReplayBuffer。同时，由于DQNwPER的采样比例与TD-error相对应，不能均匀随机地对过往经验/数据进行采样，这种做法引入了偏差 (bias)，DQNwPER引入了重要性抽样(Importance-Sampling, IS)权重来纠正这种偏差。

4. Noisy DQN

   Noisy DQN 是为了增强 DQN 的探索能力而设计的方法。Noisy DQN 在模型训练过程中，会在模型参数中添加随机噪声以增强输出的不确定性。

   噪声网络的应用不局限于 DQN ，它可以用于几乎所有的强化学习方法。

最后，在实际应用中，考虑到算法的复杂度以及稳定性，比较推荐的是集成了Double DQN，Dueling DQN的Double Dueling DQN (D3QN)算法，D3QN在某种程度上也算是丐版的Rainbow算法了，关于算法选择的更详细的分析可参照《下篇》。

II. 发展脉络之 DQN

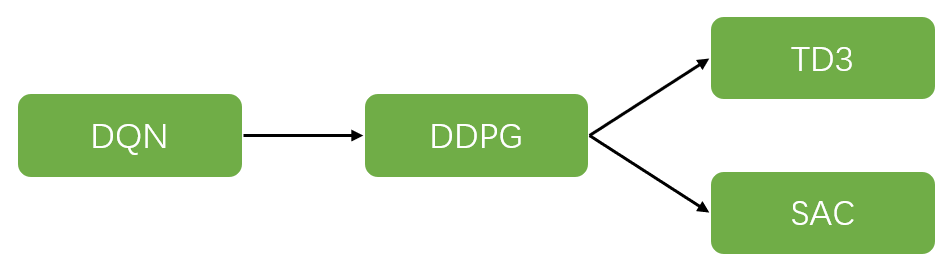

图3. 发展脉络之 DQN。

1. DQN $\rightarrow$ DDPG

   为了支持连续动作空间，DDPG 在 DQN 的基础上增加了一个策略网络，大概如下所示

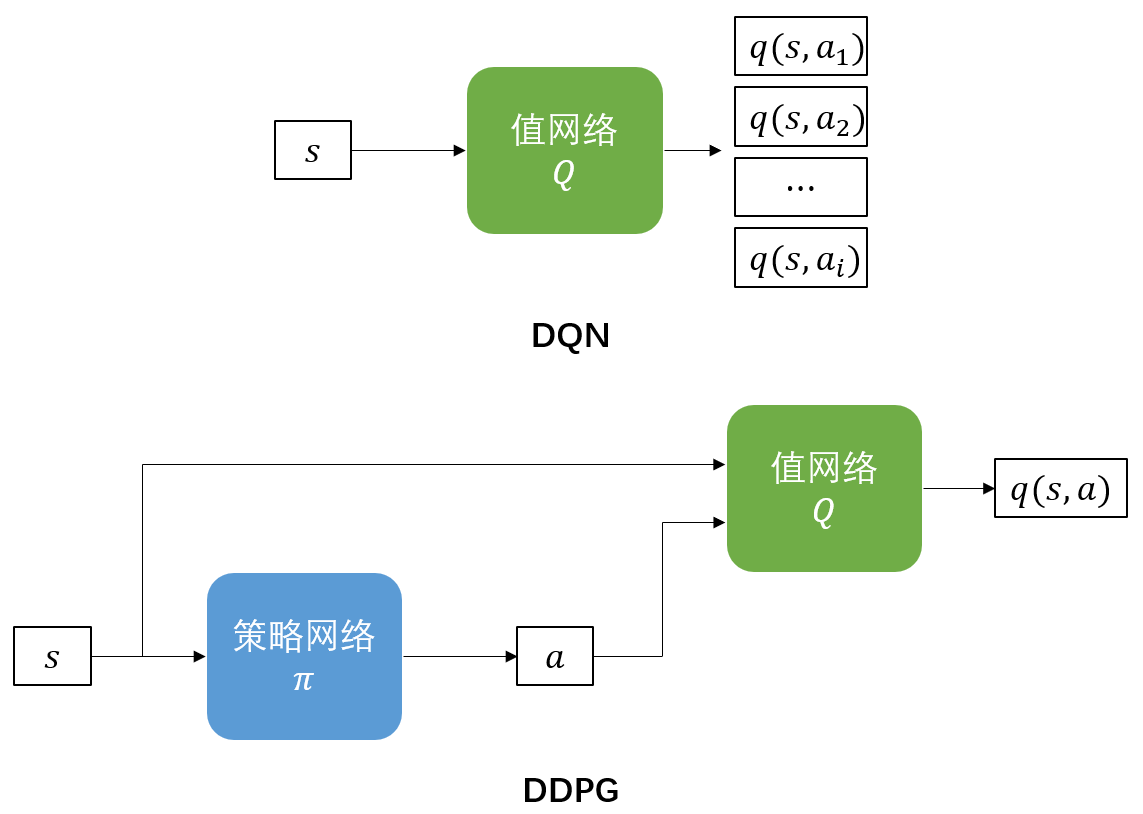

图4. DQN 到 DDPG。

2. DDPG $\rightarrow$ TD3

   在 DDPG 的基础上，主要针对梯度计算进行了改进，致力于降低目标值计算时的 Bias 和 Variance。更具体的，分为三部分：

   • 孪生Q网络：设置两个完全相同的Q网络和配套的两个目标Q网络，并对它们分别作独立更新，每次计算目标值时总是选择两个网络中较小的那个
     • 降低来自 Bootstrap 方法中普遍存在的 Over-Estimation 导致的 Bias
   • 目标策略平滑：在状态s’下的目标策略输出的基础上添加一个随机高斯噪声，并进行截断操作。
     • 降低目标值计算的 Variance
     • “近似动作应有近似值估计”思想的实践
     • 不要把目标平滑噪声与探索噪声混为一谈
   • 延迟更新：每更新d次孪生Q网络再更新一次策略网络。

3. DDPG $\rightarrow$ SAC

   在 DDPG 的基础上，在常规强化学习目标 (即，最大化折扣累计奖励期望) 的基础上引入了最大熵 (Maximum Entropy) 目标；并采用随机策略取代了 DDPG 的确定性策略，从而可以同时支持离散和连续动作空间。

   注意的是，SAC 通过引入最大熵学习目标极大的改善了探索效率；某些算法中 (比如 A3C) 中用于鼓励策略随机性的策略熵损失并未改变值函数的学习目标，这与 SAC 有明显区别。

III. 发展脉络之 REINFORCE

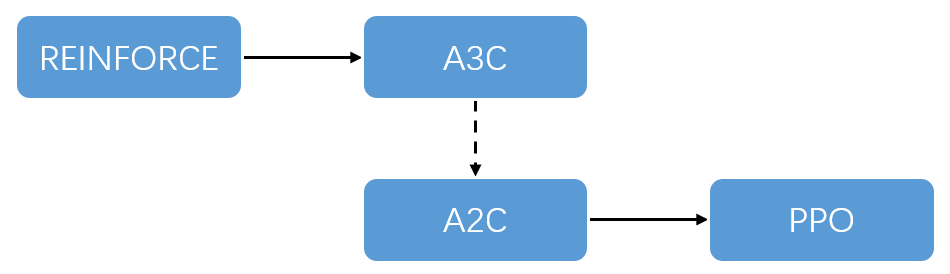

图5. 发展脉络之 REINFORCE。

1. REINFORCE $\rightarrow$ A3C

   • A3C 继承了经典的 REINFORCE 的策略梯度项 $\nabla_\phi\log\pi_\phi(a_t|s_t)R$，其中$R$为蒙特卡洛采样得到的多个episode的折扣累计回报。A3C 添加了一个神经网络拟合的值函数 $V_\theta(s_t)$ 作为基准来降低 $R$ 的方差，即，$\nabla_\phi\log\pi_\phi(a_t|s_t)(R - V_\theta(s_t))$，其中，$A(s_t, a_t) = R - V_\theta(s_t)$ 又称“优势估计”。所以，A3C 的策略梯度项为$\nabla_\phi\log\pi_\phi(a_t|s_t)A(s_t, a_t)$。
   • 为了避免策略过早陷入局部最优而退化为确定性策略，A3C 引入了策略熵损失来鼓励策略网络保持随机性，即，$\nabla_\phi\log\pi_\phi(a_t|s_t)A(s_t, a_t) + \omega\mathcal{H}(\pi_\phi(a_t|s_t))$。
   • A3C 采用了多环境并行采样的方案来提高在线采样效率并提高探索效率。

   A3C 支持多种概率分布，包括针对One-Hot编码离散动作的类别分布（Categorical distribution）、针对二进制离散动作编码的伯努利分布（Bernoulli distribution），以及针对连续动作的多变量高斯分布，因此具有良好的通用性。

2. A3C $\rightarrow$ A2C

   A3C 在每个采样进程独立计算梯度，并在主线程聚合后用来更新值网络和策略网络的参数。A3C 默认采用异步梯度聚合的方式；A2C 是 A3C 的同步梯度聚合版本。

3. A2C $\rightarrow$ PPO

   PPO 在 A2C 的基础上对样本管理和梯度计算做出了改进：

   • PPO 将同一批采样的样本分为 Mini-Batch 并重复利用多次，提高了样本利用率。
   • PPO 继承了 TRPO “置信区间”的思想，在计算策略梯度时限制更新幅度，从而避免产生训练不稳定性。具体可参考图6：

   $\mathcal{L}^{CLIP} = \mathbb{E}\Big[min\Big(r_\phi A^\pi(s, a), clip(r_\phi, 1 - \epsilon, 1 + \epsilon)A^\pi(s, a)\Big)\Big]$

   $r_\phi = \frac{\pi_{\phi_{new}}(a|s)}{\pi_{\phi_{old}}(a|s)}$

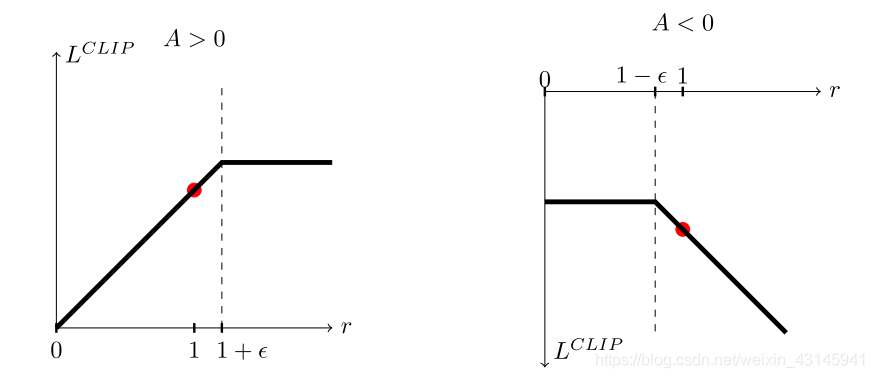

   图6. PPO 算法对新旧策略比值的截断操作。

   $\mathcal{L}^{CLIP}$ 是我们想 maximum 的目标，而 $r_\phi$ 是新策略和旧策略的比值，其在每轮更新的初始值为1，图6把两者之间的关系表现为函数图像的形式，可以有进一步分析：

   • 当 A > 0 时，maximum $\mathcal{L}^{CLIP}$ 的目标下，策略梯度算法将向着增加 $r_\phi$ 的方向变化，而一旦 $r_\phi > (1 + \epsilon)$，那么 $\mathcal{L}^{CLIP}$ 关于 $r_\phi$ 的梯度为0，这次反向传播不会对模型参数产生影响，如果小于 $1 + \epsilon$ 则正常更新。
   • 当 A < 0 时，maximum $\mathcal{L}^{CLIP}$ 的目标下，策略梯度算法将向着减小 $r_\phi$ 的方向变化，而一旦 $r_\phi < (1 - \epsilon)$，那么 $\mathcal{L}^{CLIP}$ 关于 $r_\phi$ 的梯度为0，这次反向传播不会对模型参数产生影响，如果大于 $1 - \epsilon$ 则正常更新。

   关于“置信区间”：

   我们经常会遇到这种情况，智能体训练得好好的，突然效果就不行了。从另一个角度来说，也可以理解为策略的参数空间与策略空间不一致，导致策略的参数只变了一点但是策略的行为却改变了很多 (其实还是策略的参数变得太多了，只是从欧式距离上看参数变得不多)。因此，PPO 通过限制新旧策略的重要性采样比，来限制策略的改进，让算法训练得很稳。本质上来说， PPO 是一种保守策略梯度方法。 ---- 来自知乎 SHELCLin

IV. 小结

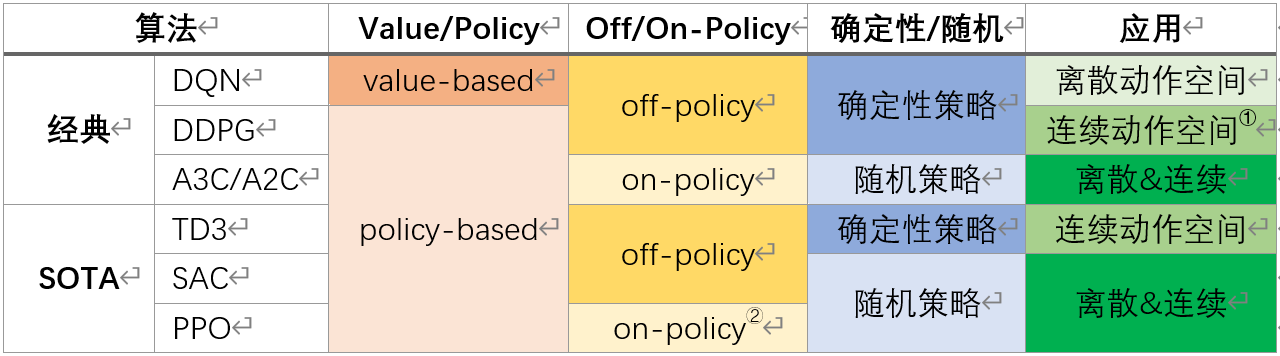

图7. 算法总结。

1. 注释
   ①：DDPG 也可以被推广到离散动作空间，但最好还是“专业的算法做专业的事”
   ②：为了提高在线采样样本的使用效率，PPO 会把同一批样本重复利用多次，严格意义上说，PPO 只有样本第一次利用时才是On-Policy

2. 其他：

   • 采样成本容忍度：off-policy 好于 on-policy
   • 运算资源要求：on-policy 需要更多的 CPU 核，“并行采样”
   • 训练稳定性：
     • on-policy 好于 off-policy
     • 随机策略好于确定性策略
   • off-policy 容易受到多智能体强化学习任务中环境不稳定性的影响

参考 (Reference)

• [1] Mnih, Volodymyr, et al. “Human-level control through deep reinforcement learning.” nature 518.7540 (2015): 529-533.

• [2] Van Hasselt, Hado, Arthur Guez, and David Silver. “Deep reinforcement learning with double q-learning.” Proceedings of the AAAI conference on artificial intelligence. Vol. 30. No. 1. 2016.

• [3] Wang, Ziyu, et al. “Dueling network architectures for deep reinforcement learning.” International conference on machine learning. PMLR, 2016.

• [4] Schaul, Tom, et al. “Prioritized experience replay.” arXiv preprint arXiv:1511.05952 (2015).

• [5] Fortunato, Meire, et al. “Noisy networks for exploration.” arXiv preprint arXiv:1706.10295 (2017).

• [6] Hessel, Matteo, et al. “Rainbow: Combining improvements in deep reinforcement learning.” Thirty-second AAAI conference on artificial intelligence. 2018.

• [7] 魏宁. 《深度强化学习落地指南》.

• [8] Lillicrap, Timothy P., et al. “Continuous control with deep reinforcement learning.” arXiv preprint arXiv:1509.02971 (2015).

• [9] Fujimoto, Scott, Herke Hoof, and David Meger. “Addressing function approximation error in actor-critic methods.” International conference on machine learning. PMLR, 2018.

• [10] Haarnoja, Tuomas, et al. “Soft actor-critic: Off-policy maximum entropy deep reinforcement learning with a stochastic actor.” International conference on machine learning. PMLR, 2018.

• [11] Sutton, Richard S., et al. “Policy gradient methods for reinforcement learning with function approximation.” Advances in neural information processing systems 12 (1999).

• [12] Mnih, Volodymyr, et al. “Asynchronous methods for deep reinforcement learning.” International conference on machine learning. PMLR, 2016.

• [13] Schulman, John, et al. “Proximal policy optimization algorithms.” arXiv preprint arXiv:1707.06347 (2017).
