RayCloudSim：基于Python的轻量级云/雾/边缘计算模拟平台

近期接连做了几个“深度学习 + 网络”的科研课题，在仿真实验环节却没能找到比较合适的框架/平台。一方面是网络/云/雾/边缘计算等相关课题的研究由来已久，尤其是早于深度学习的崛起，因此，在网络/云/雾/边缘计算领域比较成熟的仿真平台（如CloudSim，IFogSim，EdgeCloudSim等）大都不是用 Python 写的，这就导致在跟深度学习做结合时很不方便；另一方面，目前现有的用 Python 写的仿真平台（YAFS，LEAF等）则要么不够成熟完善要么过于复杂难以上手，难以满足我在做课题时的需求。经过了大量检索后还是没能找到合适的“轮子”，两难之下，索性结合自己近期几个科研项目的 coding 经验自己用 Python 造了个轻量级“轮子”，以上就是本项目的动机。

I. 介绍

RayCloudSim 是一个用 Python 编写的轻量级模拟平台，可用于云/雾/边缘计算基础设施和服务的分析建模和仿真。

RayCloudSim 有以下优势:

• 源码简洁、轻量化，易于阅读、理解和根据个人需求进行自定义。
• RayCloudSim 是一个基于进程和离散事件的模拟仿真平台，可以尽可能的缩短以现实世界时间衡量的模拟耗时。
• RayCloudSim 可以方便地对接主流的机器学习框架（如 PyTorch、TensorFlow 和其他基于 Python 的机器学习框架）。

RayCloudSim 可以用于以下研究课题:

• 云计算和边缘计算的性能和成本分析
• 复杂网络的流量分析
• 大规模分布式系统的资源管理和调度策略研究
• 计算任务的分配和调度算法研究
• 特定设备的部署策略研究，如联邦学习中的参数服务器
• …

II. 安装和相关依赖

• python >= 3.8

  更早的 Python 版本可能可行，但是没有经过测试。

• numpy

• networkx

• simpy

以下包用于可视化，是可选的。

• matplotlib
• plotly
• kaleido

使用 Anaconda 配置 RayCloudSim 运行环境的相关命令：

conda create --name raycloudsim python=3.8
conda activate raycloudsim
conda install -c anaconda numpy
conda install -c conda-forge matplotlib
conda install -c anaconda networkx
conda install -c conda-forge simpy
conda install -c plotly plotly
conda install -c conda-forge python-kaleido

III. 起航

1. Hello World

# Create the Env
env = Env(scenario=Scenario())

# Begin Simulation
task = Task(task_id=0,
            max_cu=10,
            task_size_exe=20,
            task_size_trans=10,
            bit_rate=20,
            src_name='n0')

env.process(task=task, dst_name='n1')

env.run(until=10)

env.close()

模拟打印信息:

[0.00]: Task {0} generated in Node {n0}
[4.00]: Task {0} arrived Node {n1} with {4.00}s
[6.00]: Task {0} accomplished in Node {n1} with {2.00}s
[10.00]: Simulation completed!

2. 指导

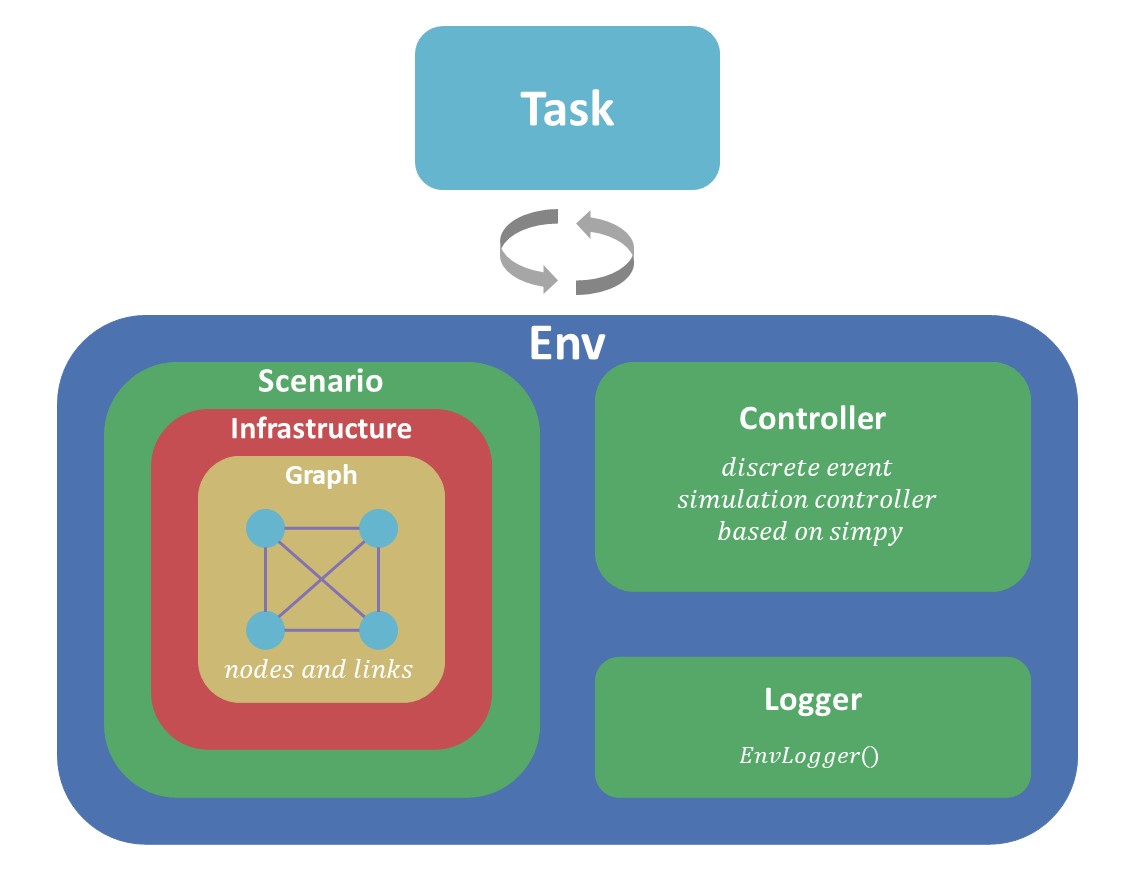

• 图1展示了RayCloudSim 的框架架构，主要包含两大部分：Env 和 Task。

图1. RayCloudSim 的框架架构

• 需要注意的是学会使用 Simpy 对于使用 RayCloudSim 会很有帮助.

• docs/RayCloudSim.md

3. Tutorials

以下示例程序可以看做是渐进式的使用教程，图2展示了一个可视化示例。

• examples/demo1.py

• examples/demo2.py

• examples/demo3.py

• examples/demo4.py

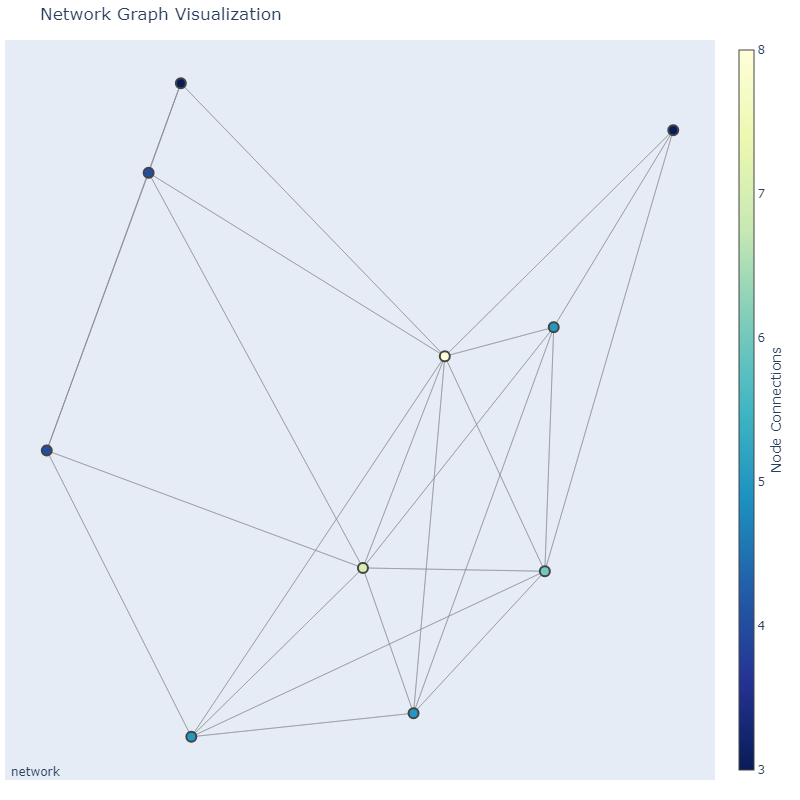

图2. demo 3&4 网络结构可视化

IV. 未来更新计划

• [x] 基本版本 (2023/05/10)。
• [ ] 支持在资源（如带宽、计算资源/CU）不足时，任务可以等待一段时间。
• [ ] 支持对于“能源消耗”的建模。
• [ ] 打包并发布到 PyPI.

Citation

引用本代码项目 RayCloudSim 时，您可以使用以下 BibTeX 条目：

@article{zhang2022osttd,
  title={OSTTD: Offloading of Splittable Tasks with Topological Dependence in Multi-Tier Computing Networks},
  author={Zhang, Rui and Chu, Xuesen and Ma, Ruhui and Zhang, Meng and Lin, Liwei and Gao, Honghao and Guan, Haibing},
  journal={IEEE Journal on Selected Areas in Communications},
  year={2022},
  publisher={IEEE}
}

此外, RayCloudSim 的开发受到了 LEAF 的启发，因此，也建议引用以下文献。

@inproceedings{WiesnerThamsen_LEAF_2021,
  author={Wiesner, Philipp and Thamsen, Lauritz},
  booktitle={2021 IEEE 5th International Conference on Fog and Edge Computing (ICFEC)},
  title={{LEAF}: Simulating Large Energy-Aware Fog Computing Environments},
  year={2021},
  pages={29-36},
  doi={10.1109/ICFEC51620.2021.00012}
}
